簡單介紹一下耐火澆注料在施工時的使用步驟有一下幾點(diǎn)：

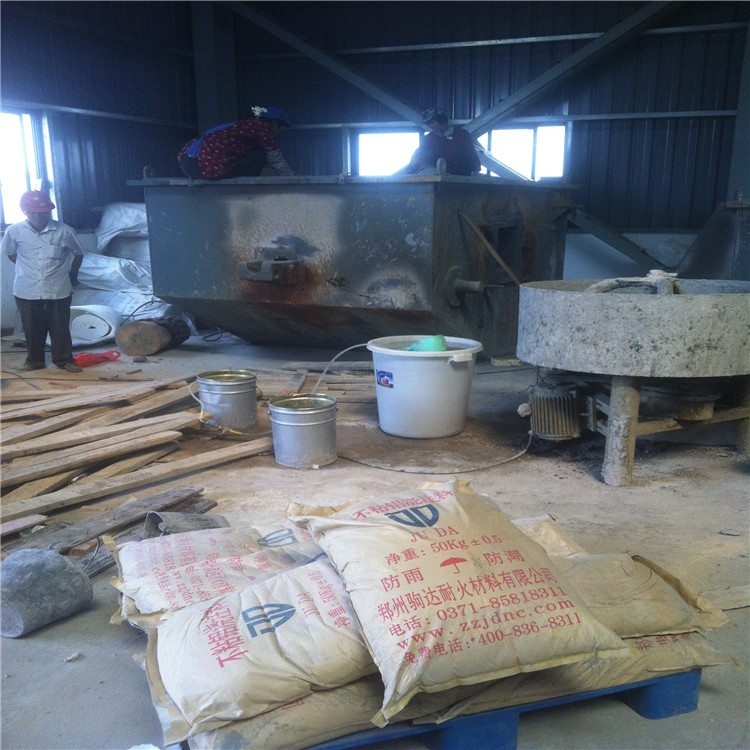

1干攪拌：
將袋裝澆注料以每次不超過攪拌機(jī)額定容量的20％倒入強(qiáng)制式攪拌機(jī)內(nèi)（集料秘結(jié)合劑分裝的，應(yīng)注意必須同時倒入）先干混1－2分鐘。
2加水?dāng)嚢瑁?/FONT>
先加入需要水量的90％左右，進(jìn)行均勻地攪拌2－3分鐘。余下的水量視情況進(jìn)行調(diào)整。需要繼續(xù)加水的，在加水以后再攪拌1－2分鐘后即可出料供澆注使用。攪拌用水應(yīng)采用潔凈水，不得使用污水、海水或含有雜質(zhì)的水。
3含水量的判斷：
為判斷攪拌的水分含量是否合適，可采用一種簡便的“手捏成團(tuán)”方法試驗(yàn)：取攪拌用水捏成一個緊密的球團(tuán)，將球團(tuán)拋高約30cm，然后用手接住，如果球團(tuán)變形而未停，表示含水量正好；如果球團(tuán)變形并從手縫流出，則表示含水量過多；如果球團(tuán)開裂、散落，則表示含水量太少。由于含水量（水灰比）的大小直接影響澆注體的質(zhì)量，因此在滿足施工要求的條件下，以盡量減少用不量為宜。
4澆筑施工：
澆注前應(yīng)清除模內(nèi)雜物。設(shè)置并固定好膨脹縫填充材料的爐殼絕熱層，砌好隔熱磚。將攪拌好的澆注料填入模內(nèi)進(jìn)行振搗。鋪料厚度根據(jù)所采用的振動器種類規(guī)格而定。當(dāng)用振動棒時，鋪料厚度不應(yīng)超過振動棒作用部分長度的1.25倍；當(dāng)用平板振動器時，其厚度不應(yīng)超過20cm。振動棒要慢慢插入澆注體內(nèi)，待澆注料表面泛漿呈流動狀態(tài)時再移動振動棒。移動速度為1～2米/分。振動棒移動間距不應(yīng)大于作用半徑的1.5倍（作用半徑一般為20cm左右）。振動棒撥出時速度要慢，當(dāng)棒頭接近表層時，應(yīng)停留數(shù)秒釧，以使表面平整。振動棒在每一位置上的振動延續(xù)時間不宜太長，否則易產(chǎn)生離折，一般控制在4～5分鐘范圍內(nèi)為宜。澆注從爐墻底部開始，往上分層分塊交錯進(jìn)行。每層都要從角部開始。澆注中要防止把模板擠偏，影響施工質(zhì)量。澆注爐墻時，每澆實(shí)一定高度后，需鋪上一層水平滑動縫填充材料（一般用油氈紙），然后繼續(xù)澆注，澆注爐頂時，所需厚度要一次澆注完畢，不得分層澆注。整體澆注耐火澆注料內(nèi)襯的膨脹縫數(shù)值及其分布位置和構(gòu)造，應(yīng)由設(shè)計規(guī)定。當(dāng)設(shè)計對膨脹縫數(shù)值沒有規(guī)定時，可按材料線膨脹率大小留設(shè)膨脹縫，一般每2米左右留一道8mm－10mm的膨脹縫，并保持其垂直貫通。施工時應(yīng)將膨脹縫內(nèi)的填充料固定好，以避免在施工過程中填充料移位或被澆注料壓跨，以致澆注料進(jìn)入填充料內(nèi)，使膨脹縫擴(kuò)大，生產(chǎn)時爐氣從過寬的膨脹縫里冒出，惡化環(huán)境，浪費(fèi)能源。最好使用專業(yè)廠家生產(chǎn)的與澆注料配套使用的“爐體膨脹板”，兩道膨脹縫之間，還可以留1－2條膨脹線，膨脹線的留設(shè)深度為爐襯厚度的1/3－1/2，寬度為2mm，留設(shè)膨脹縫時應(yīng)注意錯開爐體上孔洞和錨固磚，在膨脹填充料處澆施工時，應(yīng)從兩連交錯振搗，盡量使期保持垂直。澆注料應(yīng)連續(xù)施工，因各種原因不能連續(xù)施工，可留施工縫，施工縫最好留設(shè)在膨脹縫處，否則施工縫應(yīng)做成麻面，即在澆注料上劃深10mm，寬20mm左右的十字溝，間距100mm左右。澆注設(shè)有錨固磚的爐體時，最好待澆注施工到錨固磚下表面略高的位置（高出2cm左右），再掛錨固磚，這樣即可保證錨固磚下現(xiàn)而與澆注料緊密結(jié)合，又容易保證錯固磚的水平度。澆注設(shè)有錨固磚的爐頂時，為保證吊掛磚垂直度和錨固磚振動時不上浮，澆注前應(yīng)用木楔將錨固磚固定好，嚴(yán)禁將振動棒碰到磚上，并應(yīng)從兩邊交錯振搗為宜。如果使用的是自流澆注料，施工時不能長時間振搗，只需要用振動棒稍振一下或用木棒攪搗一下即可。如是用在水冷管包扎或振搗不方便處時，可用木錘敲一敲模板即可。如果是自流江注料用于水冷管包扎，施工前應(yīng)將水冷管上的保溫纖維用塑料布和透明膠包扎好，以保證施工時自流料的流動性和不被纖維吸水。冬季施工時，應(yīng)采到必要的保溫措施。施工地點(diǎn)和周圍的溫度不應(yīng)低于5℃。攪拌用水應(yīng)進(jìn)行加熱，水溫以不超過50℃為宜。攪拌時間應(yīng)適當(dāng)延長。
5養(yǎng)護(hù)：
耐火澆注料在澆注施工后，必須進(jìn)行養(yǎng)護(hù)（養(yǎng)護(hù)制度可參照表1），冬季養(yǎng)護(hù)應(yīng)在5℃以上，氣溫低于5℃時應(yīng)采取保暖措施。
6拆模
澆注料經(jīng)過養(yǎng)護(hù)后方可拆模。現(xiàn)場澆注的澆注料整體結(jié)構(gòu)的拆模時間為：不承重的側(cè)面模板，應(yīng)在澆注料強(qiáng)度達(dá)到其表面及棱角不因折模面受損壞時方可拆除；承重模板應(yīng)在澆注體的常溫耐壓強(qiáng)度超過2.9Mpa時，方可拆除。
如果是采用的木模，一定要將木模全部拆除，否則點(diǎn)火烘爐后木板劇烈燃燒，造成澆注料表層剝落，甚至產(chǎn)生裂紋。
