高強度耐火澆注料是一類常溫耐壓強度≥60MPa，體積密度≥2350Kg/m3的不定型澆注料，種類牌號比較廣泛，此類澆注料可以根據(jù)形成硬化方式分為兩大類①水硬性結(jié)合硬化②膠凝劑結(jié)合硬化的兩大類材料。
耐火澆注料的強度是證明澆注料的重要指標也是衡量耐火澆注料耐磨系數(shù)，以及體積密度的基數(shù)標準，強度單位用[斯卡]（Pa）表示，通常用兆帕（MPa）表示。常溫耐壓強度值養(yǎng)護到期的試樣、在室溫下單位面積上所能承受的極限壓力，即在室溫下試樣收到壓力負荷的作用而破壞是的極限應力。其強度的大小，取決于結(jié)合劑及其外加劑的種類和用量，也受原材料純度、配合比、拌和用液體數(shù)量、施工方法和養(yǎng)護制度等因素的影響。耐壓強度的檢驗，是在專用加壓裝置上以規(guī)定的加荷速率，施加壓應力直至試樣破壞。受壓面位40mmX40mm，每次強度檢測時，魅族試樣不得少于6塊。即每組3條試樣抗折后，均應進行耐壓強度檢驗。其計算公式如下：
式中 Cs— 耐壓強度， MPa
P —試樣破壞時的最大載荷 ，N
a — 加壓板的寬度,mm：
B — 試樣的寬度，mm。

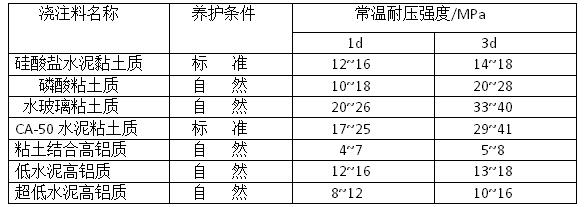

強度的結(jié)果，計算至小數(shù)點后1位，下表 為耐火澆注料的常溫耐壓強度。
應當指出，材料的力學性能與其礦物相有密切的關系，也與材料的配合比、施工制作方法、烘烤制度和使用條件有密切關系。對于不定形耐火材料來說，常溫強度十分重要，是決定其施工后拆模的依據(jù)。通常高強耐磨澆注料在循環(huán)流化床鍋爐里面是應用最多的一種材料，其因循環(huán)流化床鍋爐屬于單筒內(nèi)循環(huán)燃燒機理所以對內(nèi)襯材料的強度要求非常高。
