燃油加熱爐（簡稱油氣爐）目的是加熱介質油（一般在250℃左右），利用介質油來滿足其它工業需要（如化工、油脂、石化等）。與蒸汽鍋爐相比，具有高效率、能耗低、安全性高等優點。然而油氣爐的使用過程中，所用的耐火材料易發生剝落、掉塊及熱縮現象，影響油氣爐的正常使用。為此，有些生產廠家不得不適用價格昂貴的進口耐火澆注料，為了解決這一問題，針對油氣爐的工作環境及其對耐火材料的要求我公司鄭州駒達耐火材料有限公司研制了一種新型的油氣爐專用耐火澆注料。結果表明，該耐火澆注料具有低的線變化率及優良的熱震穩定性能，完全能滿足油氣爐的工作環境。
油氣爐用耐火材料主要是爐蓋、爐底澆注料、爐壁保溫磚等。油氣爐常年使用設計最高溫度為1500℃，故要求耐火材料具有優良的高溫性能。燒嘴設在爐蓋中心，排煙口設計在爐蓋邊緣，煙氣溫度可達950℃，故要求爐蓋具有較高的熱震穩定性。
一：耐火澆注料原料分析
研制的新型耐火澆注料以優質的焦寶石為骨料，基質為莫來石礦相組成，同時基質中引入氧化鋁，以便澆注料在使用過程中，引入的AL2O3與SiO2反應生成莫來石，不僅能增強耐火澆注料的熱震穩定性能，同時反應產生的體積膨脹還能抵消材料的部分高溫收縮，從而保證澆注料在高溫使用過程中體積穩定性。
二：耐火澆注料試驗過程

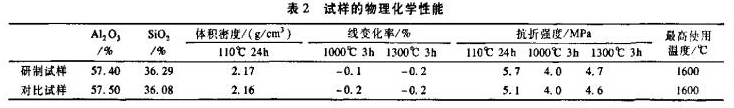

講實驗所用的原料按一定的顆粒配充分混勻后，加水用攪拌機攪勻后，在震動臺上澆注成40X40X160mm的試樣，自然養護一天后，脫模，110℃X24H干燥后，按國標檢測試樣的物理性能。將現場使用的進口澆注料進行試樣對比。見表2
三：耐火澆注料結果分析

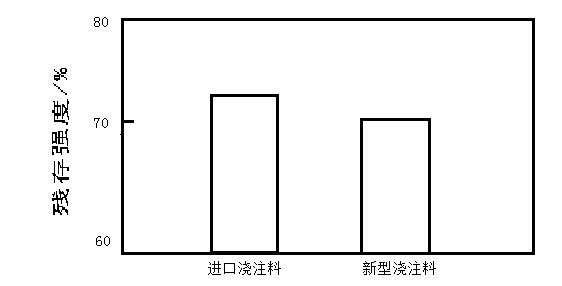

熱震穩定性能使指耐火材料抵抗溫度急劇變化而不被破壞的能力，其評價方法有水冷熱震法，殘存強度百分率等。本實驗采用殘存強度百分率來評價耐火材料熱震穩定性，研制的耐火澆注料與進口耐火澆注料的殘存強度百分率見圖1.由圖1可知，研制的新型耐火澆注料的熱震穩定性能與進口澆注料的熱震穩定性能相近。分析原因，主要是原料中骨料為優質焦寶石，基質為莫來石礦相組成。焦寶石與莫來石的熱膨脹系數不同：且莫來石為針狀結晶，相互交錯，具有良好的強度與熱震穩定性能。同時基質中添加有AL2O3，在澆注料的使用過程中，AL2O3與SiO2反應生成莫來石，莫來石的反應不僅增強了材料的強度，也改善了材料的熱震穩定性能。
燒后線變化率系指試樣在規定溫度下加熱一定時間后的長度不可逆變化量與加熱前其長度之比，以百分率表示。若材料的線變化率過大，則對其襯體的破壞較大，易產生結構剝落，降低其使用壽命。見表2.有表2可知，研制的新型耐火澆注料與進口耐火澆注料具有相近的燒后線變化率，1300℃X3h燒后均為-0.2%。分析原因，主要是原料中骨料均為優質的焦寶石，雜質含量小，耐火度高，故燒后線變化小：再則基質中添加有AL2O3，在耐火澆注料的使用過程中，AL2O3和SiO反應生成莫來石，莫來石的反應會產生一定的體積膨脹，補償了澆注料在高溫下的部分收縮，這樣就減小了澆注料在高溫下的收縮，從而改善了耐火澆注料在高溫下的體積穩定性。
四：耐火澆注料應用
研制的新型耐火澆注料主要用于爐底、爐墻及爐蓋等部位，在國內某大型加熱爐使用公司使用1年來還未出現耐火澆注料造成的停爐等異常狀況。通過對比山巖，研制的新型耐火澆注料不僅具有優良的高溫性能、熱震穩定性能與較小的線變化率，還具有良好的性價比。
