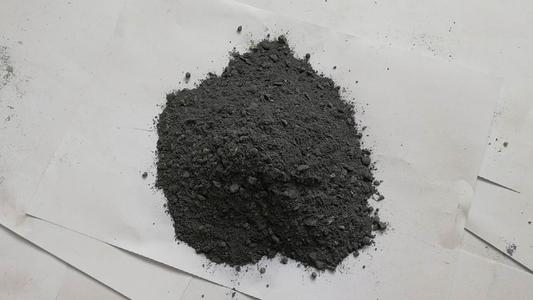

含碳澆注料因具有優(yōu)異的抗侵蝕，抗渣滲透及抗熱震等性能而被人們廣泛關(guān)注，但是由于石墨的潤濕性和分散性很差，以及石墨易被氧化等特點而被限制了其應用。
石墨的添加能有效地提高耐火磚的抗侵蝕性能、抗渣滲透性及抗熱震性能。同理，為克服澆注料的上述 缺點，通過往澆注料中添加碳（石墨）使?jié)沧⒘系男阅艿玫搅烁纳啤Ｍǔ＃紳沧⒘现械奶贾饕且允男问揭耄驗闊o定形碳的抗氧化性較差。然而由于澆注料在施工過程中需要添加水，而石墨卻不易被水潤濕，導致其在澆注料中的分散性很差，最終引起耐火制品的氣孔率增大和強度降低，使得目前含碳澆注料中石墨的添加量通常不超過5%，這是阻礙含碳澆注料應用和發(fā)展的主要原因。另一方面，石墨雖然較無定形碳抗氧化性強，但在使用過程中還是需要添加抗氧化劑。
1：Si和SiC抗氧化劑
Si和SiC抗氧化劑在含碳澆注料中的抗氧化作用機理及硼化物基本相同，一方面氧化后產(chǎn)生SiO蒸汽可有效抑制石墨的氧化，另一方面最終生成的SiO2液相可包裹不被迅速氧化。同時，Si粉與水發(fā)生水合作用時，能在Si顆粒表面形成一層SiO2保護膜，組織其進一步與水發(fā)生反應，目前Si粉作為抗氧化劑已經(jīng)較普遍的應用于含碳澆注料中，但是Si和SiC抗氧化劑的添加會降低澆注料的抗侵蝕性能，且在熱力學上來看，也只能在低于1525℃的溫度下使用，添加Si粉后，在澆注料的與未氧化區(qū)域中間總存在一個結(jié)構(gòu)疏松的過渡帶，導致澆注料使用壽命的提前終止。
2：AL粉抗氧化劑
AL粉不僅價格低廉，還具有優(yōu)異的抗氧化效果，是理想含碳耐火磚的抗氧化劑，目前被廣泛地應用于含碳耐火磚中。但它卻不能直接加入到澆注料中，因為其與水接觸后會發(fā)生劇烈的水合反應而放出氫氣，因此以通過將AL粉和正硅酸乙酯混合后在水中水解的方法，在AL粉表面制備了SiO2薄膜，可有效地抵抗酸的腐蝕�？煽紤]應用到含碳澆注料中。
