對于醫療垃圾的處置方法目前有多種，如清洗消毒、高溫消毒、填埋、焚燒等，其中最普遍的是焚燒，焚燒具有減容、減量、高溫消毒滅菌并除去大量污染物的優點，采用回轉窯焚燒爐在回轉作用的影響下高效攪動物料，它能根據醫療廢物的燃燒條件在滾動的窯體內均勻的焚化，并支持長時間停留，最終實現理想的焚燒目標。
醫療垃圾焚燒回轉窯內襯所使用的耐火材料是設備穩健運行的關鍵因素，然而也恰是耐火材料的使用一直給企業的生產運行帶來了諸多不便，各個地方的垃圾處置中心對窯爐采用的耐火材料也經過多種嘗試，均效果不明顯，再加之現在耐火材料廠家為了售賣自己產品的情況下在推銷過程中也夾雜了太多的夸張。做好分析醫療垃圾焚燒的原理才能正確的選擇所使用的耐火材料。

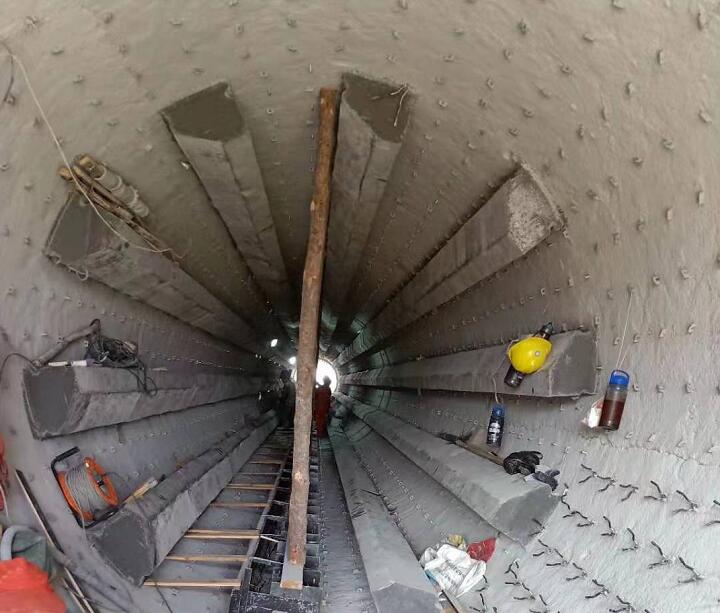

醫療垃圾焚燒回轉窯常用的設計概況傾斜度在2.0°窯內工作溫度850~1200℃耐火材料砌筑后筒體外表溫度為180~380℃兩檔托輪支撐。為使研究其燃燒的醫療垃圾焚燒反應的化學變化特取具有代表性的灰渣樣，選取目前使用中的一臺5t/d 回轉窯焚燒爐表1為2種焚燒灰渣的化學成分，數據為每種焚燒灰渣樣3個平行樣品的測定平均值，從表中可以看出，
1、2化學成分相近，2中的CaO含量稍高于1,這可能是由于回轉窯焚燒爐中煙氣進入布袋除塵器前帶入了部分干石灰粉所致。堿金屬元素易揮發，導致布袋飛灰中Na2O、K2O含量相對高,1、2中SO3的含量分別為12.1%、12.76%，CL含量分別為12.31%、14.6%，CL含量高可能是由于醫療垃圾中含有大量的PVC塑料，而且CL易揮發的緣故�；以饕蟹墙饘傺趸锛吧倭康慕饘俸望}組成，然而相同或相似的化學成分可以存在不同的物相結合，其中主要物相均為硫酸鈣（CaSO4）、氯化鈉（NaCL）等，CaSO4硫酸鈣在此內是一種強酸強堿鹽，NaCL氯化鈉也是強酸強堿鹽。所以在此內的熱力侵蝕為酸性和堿性兩種都具備的熱侵蝕。
推薦選用AL2O3—Cr2O3質耐火材料之所以推薦選作醫療垃圾回轉窯焚燒爐耐火材料，是因為其自身對高溫渣的優良的耐蝕性，我對此理解如下：
①AL2O3自身在渣中具有很大的溶解度，故很難期望獲得良好的耐蝕性
②高溫下Cr2O3溶解到渣中，增加了渣的粘度。因此，渣向耐火材料中的滲透和隨之發生的侵蝕反應全被抑制了。
③AL2O3和Cr2O3間連續固溶體的形成對于提高耐蝕性和耐火度都是有益的。
