高鋁自流澆注料與振動型澆注料在基本組份方面沒有大的差別，高鋁自流澆注料之所以能 夠不需外力而流動，是因為通過加入反絮凝劑(懸浮劑)使其內部帶不同電荷的微粉顆粒之 間產生排斥力。而產生流動因此，其硬化機理與振動型澆注料的硬化機理一致，仍由水合結 合和凝聚結合共同起作用。

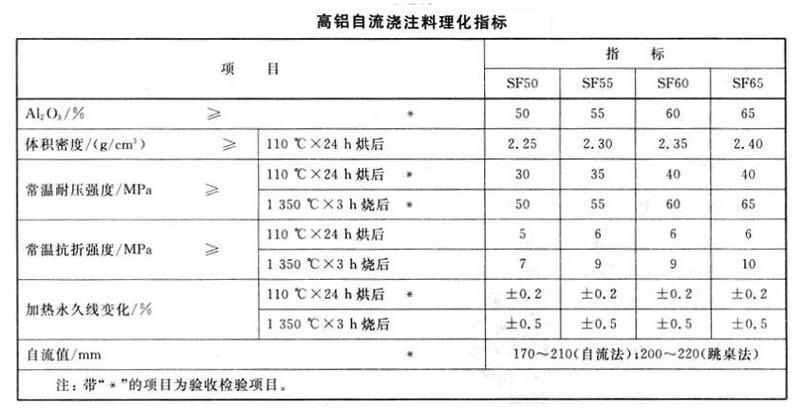

高鋁自流澆注料是指加水或其他液體攪拌后，借助自身重力的作用而脫氣流平，從而實現致密化的一種耐火澆注料，按照鋁硅系材質可根據自流耐火澆注料化學成分分為SF50、SF55、SF60、SF65、SF90、SF92、SF90C等牌號。牌號中字母“SF”是英文“Self-flow”的縮寫，其中的數字代表主成分的質量百分數。高鋁自流澆注料的理化指標應符合下表的規定。
高鋁自流澆注料主要原料有：高鋁礬土、均化料和棕剛玉顆粒或骨料，工業氧化鋁細粉、高鋁水泥、硅溶膠、硅微粉和添加劑（如反絮凝劑和緩凝劑）。對于高鋁自流澆注料的自流特性主要取決于其粒度組成：在普通澆注料中，骨料比例較大，骨料之間有許多直接接觸，這種接觸阻礙了物料的流動性能，因而需要振動才能流動。與普通澆注料相比，高鋁自流澆注料含骨料較少，基質較多這樣骨料顆粒之間只有很少的直接接觸，細粉與水形成連續的流體，從而物料在其自身重力作用下，可自由流動。和普通澆注料一樣高鋁自流澆注料中需加入適量的超細粉和分散劑，只有這樣，才會在加入較少的水分時具有較好的流動性。影響高鋁自流澆注料流動性能的另一個因素是加水量。高鋁自流澆注料對加水量特別敏感，加水量不足，自流值太小，物料不能正常流動填充，氣泡排不出來：加水量過大，會引起骨料下沉，從而導致骨料與基質發生分離，并且水分過多會損害材料的密度和強度等性能。所以高鋁自流澆注料性能取決于合適的顆粒組成，適量的超細粉和分散劑，以及恰當的加水量。
