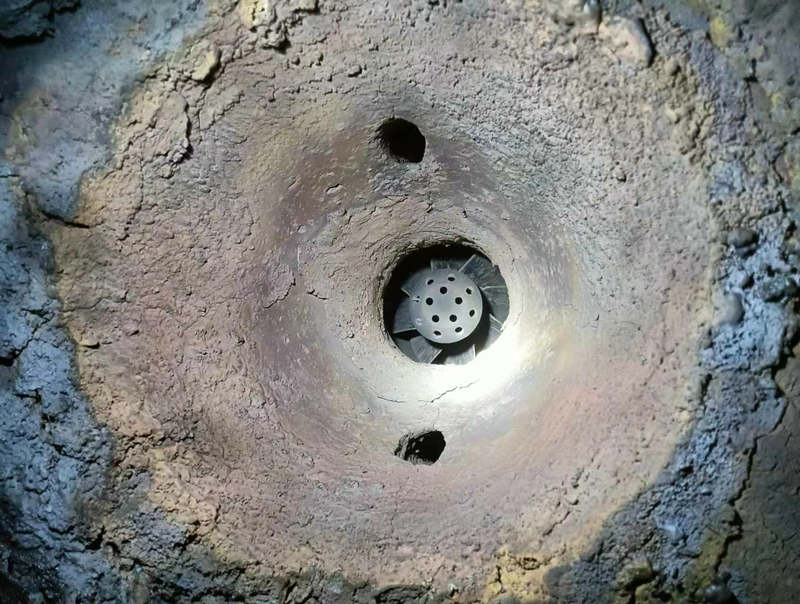

燒嘴磚工作溫度一般在1400~1500℃，使用過程中溫度波動較大，因此加熱爐用燒嘴磚的原材料選擇較為關鍵。由于燒嘴磚惡劣的工況條件，往往燒嘴磚的選材與爐墻耐火材料不同，導致燒嘴磚與爐墻耐火材料之間性能差異較大，尤其是兩者之間的線膨脹性能不匹配，導致燒嘴磚承受巨大的熱應力而龜裂，其損壞形式多為高溫變形，即出口通道發生縮變，甚至發生阻塞，另一個損壞形式是產生剝落。

燒嘴磚的選材應選擇煅燒充分的二級高鋁熟料、莫來石等原料，一般不應選擇熱膨脹系數較大的剛玉原料。細粉部分選擇剛玉細粉、氧化鋁微粉、二氧化硅微粉、鋯英砂等，采用電熔鋁酸鈣CA-90水泥和ρ-AL2O3復合結合，生產工藝如下：燒嘴磚用澆注料放在強制式攪拌機中攪拌2~3min，然后加水攪拌4~6min，加水量為（夏季7.2%）冬季（6.8%），攪拌好的料加入到模具中，用振動棒振動成型，控制環境溫度25~45℃，養護時間為16~24h，脫模，脫模后的燒嘴磚在15~35℃環境下放置一天后再進入烘干房進行烘干。

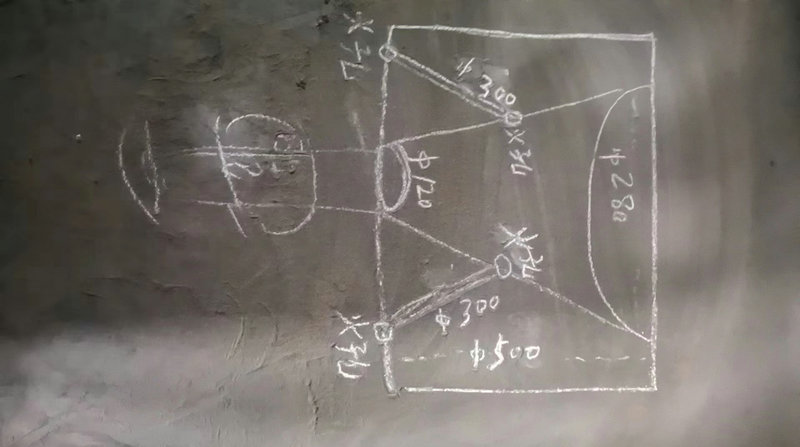

燒嘴磚的使用壽命一般在2-3年，總體使用時長要比爐襯耐火磚長，但是用戶往往把燒嘴磚的價格放到了第一位，卻不注重燒嘴磚的品質。很多用戶在考慮更換燒嘴磚的時候，經過了解其生產工藝就會認為，燒嘴磚是采用耐火澆注料澆筑成型的，其生產工藝簡單，并不復雜或者認為不經過燒結的燒嘴磚其價值應該很低，著是一個很大的誤區。燒嘴磚的成型工藝80%是采用澆注料預制成型的，原因是在于有的燒嘴磚單塊重量達到了幾百公斤，有的燒嘴磚外形尺寸偏大，機制成型是不能完成生產的所以并不適合采用燒結生產的工藝，其次是燒嘴磚的原料選擇在采用澆注料調配原料時候是可以依據燒嘴的使用環境、使用條件來做出靈活性的配比調整。比如耐磨性、抗熱震性、高溫強度等都是可以通過調整澆注料的配方來達到效果的，所以用戶在購買燒嘴磚的時候應該先通過廠家認識到產品的定位。

燒嘴磚的使用壽命應以品質為主價格為輔，不能讓低價優于高品質。采購燒嘴磚的流程應該先于生產廠家確定所需要燒嘴磚的外形尺寸圖紙，圖紙的確認后談論燒嘴的使用環境，然后確認材質最終核算重量給予合理的價格。
