不同的耐火材料適用于冶煉不同的金屬或合金。目前，中頻感應爐廣泛應用于冶金、鑄造行業，感應爐使用過程中，爐料撞擊、摩擦，電磁攪拌會加劇爐襯的侵蝕影響，其造成使用壽命降低的因素有：(1)作業條件；(2)筑爐和烘爐工藝；(3)耐火原料的合理性。
石英砂耐火搗打料，因其性價比高并具有良好的熱震穩定性、機械強度及抗酸性渣侵蝕性能，廣泛應用于熔化鑄鐵及鑄鐵合金的生產中。但是石英礦種類較多，其雜質含量和結晶度等重 要性能指標各不相同，導致石英質耐火材料在中頻爐上的使用壽命相差較大。從理論上講，雜質含量低、結晶度大的石英具有較高的機械強度和優良的熱震穩定性，特別適合作為大容量中頻爐的爐襯材料，但這種石英的燒結性能較差，又會影響爐襯的使用壽命。

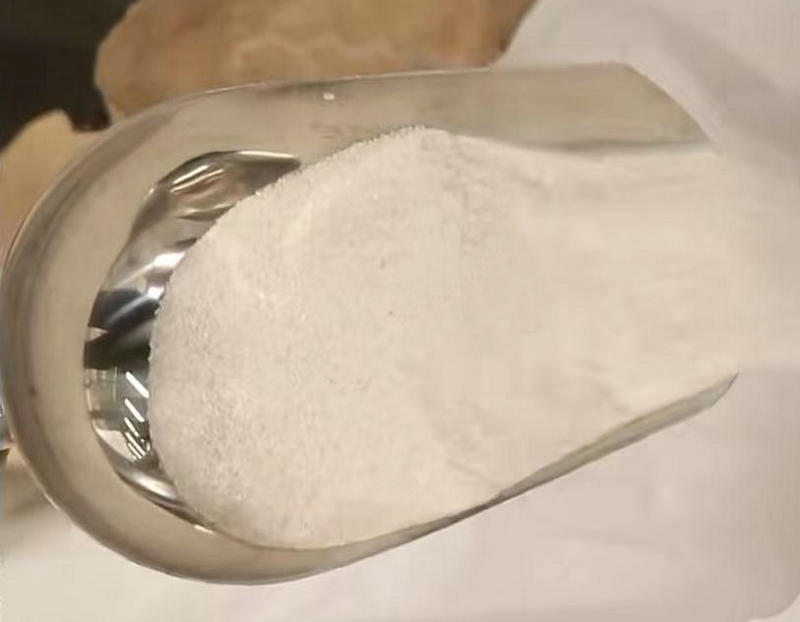

以優質大晶粒石英砂為主要原料，輔以結合劑和促燒劑制作石英質搗打料，在制作過程中需要添加重要的結合劑，硼酸作為促燒結結合劑，在爐襯燒結過程中硼酸脫水轉化為氧化硼，高溫時氧化硼即起到高溫粘結劑作用，又能促進工作成的燒結。另外石英質搗打料在高溫使用過程中，石英會與硼酸B2O3反應生成鱗石英和方石英，氧化硼可以降低石英的合成與燒結溫度，而對材料性能不產生明顯的危害，所以硼酸是石英質搗打料的重要原料。
我們在做一組實驗可知硼酸在石英搗打料中的重要作用，主要原料為石英砂，其臨界顆粒為 5mm，不同顆粒級配按最大堆積密度進行，同時添加硼酸作為促燒結劑，然后做成試塊在爐內從25℃升至1500℃時，觀察石英總失重約為3.0；從25℃升至 1000℃時，石英失重約為2.2，這部分損失主要源自于自由水和結晶水的蒸發；由于自由水的蒸發，在80℃時出現一吸熱峰；由于β一石英向α一石英的轉變，在580℃時有一吸熱峰；由于α一磷石英向α一方石英的轉變，在1250℃時出現一較大吸熱峰。其他晶型轉變的熱效應也有，但不是很明顯，說明其相變較為容易發生。
搗打料燒結后的線變化率隨著促燒劑硼酸含量的增加，1100℃燒結搗打料的變化率總體呈 現增大趨勢，1600℃燒結搗打料的線變化率先增大后減小。值得注意的是，1100 C燒結搗打料的線變化率為負值，原因是促燒劑硼酸在此溫度下開始形成液相，導致試樣收縮；而1600℃燒結搗打料的線變化率為正值，試樣膨脹，其原因是石英在高溫下存在低溫相向高溫相的轉 變，并伴隨著體積膨脹，此相變不可逆，溫度降低后體積膨脹仍然存在。
促燒劑硼酸含量對搗打料耐壓強度的影響，隨著硼酸含量的增加，搗打料耐壓強度呈明顯增大趨勢。由B2O3一SiO2相圖可知，加入硼酸后，440℃左右時搗打料中出現液相，從而促進燒結，提高搗打料強度；隨著溫度的升高，液相量增加，搗打料強度勢必增大。但由于石英在高溫下存在相變，相變伴隨的體積膨脹會部分抵消硼酸的促燒效應，使得硼酸含量對 1600℃燒結搗打料強度的影響程度較小。硼酸主要是提高搗打料的中溫燒結強度，而高溫燒結時促燒劑能起的作用相對較小，此時主要還是依賴于石英。
