CA-70水泥的主要礦物相為CA2。它與CA-50水泥相比，其特點(diǎn)是水化速度慢，后期強(qiáng)度大和耐火度高。因此，采用CA-70水泥配置耐火澆注料，在常溫和超時(shí)條件下養(yǎng)護(hù)，也表現(xiàn)為早期強(qiáng)度較低，后期強(qiáng)度較大。如在較高溫度下或采用蒸汽養(yǎng)護(hù)，也可達(dá)到快硬高強(qiáng)的效果。另外，由CA2含量多，水化后形成的鋁膠也多，所以加熱后產(chǎn)生較多的活性氧化鋁并形成新礦物，有利于提高耐火澆注料的性能。
CA-70水泥耐火澆注料成型初凝后，可采用兩種方法養(yǎng)護(hù)：標(biāo)準(zhǔn)養(yǎng)護(hù)和蒸汽養(yǎng)護(hù)。養(yǎng)護(hù)方法不同，常溫耐壓強(qiáng)度也有差異。

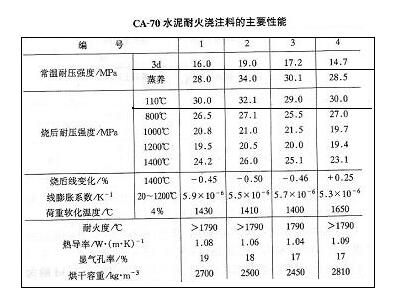

CA-70水泥耐火澆注料成型初凝后，標(biāo)準(zhǔn)養(yǎng)護(hù)至28d，耐壓強(qiáng)度可達(dá)40~60MPa。如以28d強(qiáng)度為100%計(jì)，其強(qiáng)度隨齡期增長(zhǎng)的百分比情況：養(yǎng)護(hù)1d的常溫耐壓強(qiáng)為15~17,3d的為35~40,7d的為50~60,14d的70~80,21d的為85~90：當(dāng)采用蒸汽養(yǎng)護(hù)時(shí)，其升溫—恒溫—降溫的時(shí)間分別為4h—10h一4h，恒溫溫度為（80±5）℃。蒸養(yǎng)后的耐壓強(qiáng)度可達(dá)到標(biāo)養(yǎng)28d強(qiáng)度的60%~80%。CA-70水泥澆注料的耐火度較高，一般為1790℃左右：荷重軟化溫度比高鋁磚低，是由于未預(yù)先煅燒所致。
