1 范圍
本標準規定了加熱爐用高鋁質錨固磚的術語和定義、牌號、形狀尺寸、技術要求、實驗方法、質量評定程序、包裝、標志、運輸、儲存及質量證明書。
本標準使用與加熱爐、梭式窯及循環流化床鍋爐等工業爐用高鋁質錨固磚。
2 規范性引用文件
下列文件對于本文件的用用是必不可少的。凡是注日期的引用文件，僅所注日期的版本使用與本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）使用與本文件。
GB/T 2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T 5988 耐火材料 加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學分析方法
GB/T 7320 耐火材料 熱膨脹試驗方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 8170 數值修約規則與極限數值的表示和判定
GB/T 10325 定形耐火制品驗收抽樣檢驗規則
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546 定形耐火制品包裝、標志、運輸和儲存
GB/T 18930 耐火材料術語
GB/T 21114 耐火材料 X射線熒光光譜化學分析 熔鑄玻璃片法
YB/T 370 耐火制品荷重軟化溫度試驗方法（非示差升溫法）
3 術語和定于
GB/T 10325 、 GB/T 18930 界定的以及下列術語和定義適用于本文件
3.1 高鋁質錨固磚
高鋁質錨固磚是指具有特定形狀在工業窯爐爐殼或支撐爐襯的鋼結構上安裝，并埋入耐火材料襯體中起錨固和連接作用的高鋁質耐火磚。
3.2 常溫抗拉強度
在室溫下，具有一定尺寸的條形試樣按規定條件加荷，在斷裂前單位面積上所能承受的極限拉應力。
4 牌號及形狀尺寸
4.1 牌號
產品按其理化指標分為 LM-55、LM-65 和LM-75 三個牌號：其中L、M分別是“鋁”、“錨”的漢語拼音首字母，其后的阿拉伯數字為三氧化二鋁的質量百分數。
4.2 產品的形狀及尺寸，由供需雙方協議確定
5 技術要求
5.1 磚的理化指標 應符合表1 的規定。

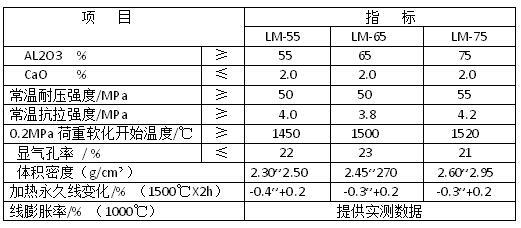

表1 磚的理化指標
5.2 磚的尺寸允許偏差及外觀應符合表2的規定

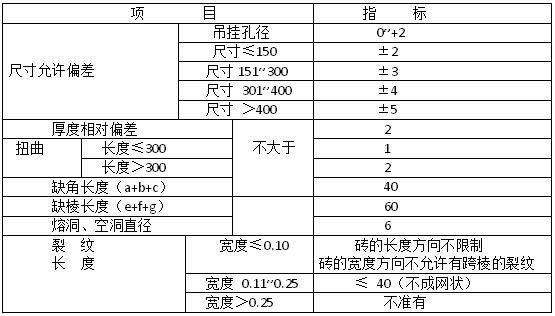

表2 磚的尺寸允許偏差及外觀
6 試驗方法
6.1 磚的檢驗制樣按GB/T 7321 進行。
6.2 AL2O3 、CaO的測定按 GB/T 6900或 GB/T 21114 進行。
6.3 顯氣孔率、體積密度的測定按 GB/T 2997 進行
6.4 常溫耐壓強度的測定按GB/T 5072 進行。
6.5 加熱永久線變化的測定按 GB/T 5988 進行。
6.6 線膨脹率的規定 按GB/T 7320 進行
6.7 荷重軟化開始溫度的測定按 YB/T 370進行
6.8 磚的尺寸、外觀及斷面的檢查按GB/T 10326 進行。
6.9 常溫抗拉強度的測定按附錄 A 進行。
7 質量評定程序
7.1 組批
按同一牌號進行組批，每批不超過50T
7.2 抽樣及合格判定規則
磚的抽樣、驗收按 GB/T 10325 進行。AL2O3 含量、常溫耐壓強度、顯氣孔率、荷重軟化開始溫度為驗收檢驗項目。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認定或第三方認證的形式進行
8 包裝、標志、運輸、儲存及質量證明書
8.1 磚的包裝、標志、運輸和儲存按GB/T 16546 進行。
8.2 磚發出時應附有供方質量監督部門簽發的質量證明書，載明供方名稱、需方名稱、發貨日期、產品名稱、產品編號、牌號、批號及相應的理化指標等。
6 試驗方法
6.1 磚的檢驗制樣按GB/T 7321 進行。
6.2 AL2O3 、CaO的測定按 GB/T 6900或 GB/T 21114 進行。
6.3 顯氣孔率、體積密度的測定按 GB/T 2997 進行
6.4 常溫耐壓強度的測定按GB/T 5072 進行。
6.5 加熱永久線變化的測定按 GB/T 5988 進行。
6.6 線膨脹率的規定 按GB/T 7320 進行
6.7 荷重軟化開始溫度的測定按 YB/T 370進行
6.8 磚的尺寸、外觀及斷面的檢查按GB/T 10326 進行。
6.9 常溫抗拉強度的測定按附錄 A 進行。
7 質量評定程序
7.1 組批
按同一牌號進行組批，每批不超過50T
7.2 抽樣及合格判定規則
磚的抽樣、驗收按 GB/T 10325 進行。AL2O3 含量、常溫耐壓強度、顯氣孔率、荷重軟化開始溫度為驗收檢驗項目。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認定或第三方認證的形式進行
8 包裝、標志、運輸、儲存及質量證明書
8.1 磚的包裝、標志、運輸和儲存按GB/T 16546 進行。
8.2 磚發出時應附有供方質量監督部門簽發的質量證明書，載明供方名稱、需方名稱、發貨日期、產品名稱、產品編號、牌號、批號及相應的理化指標等。
