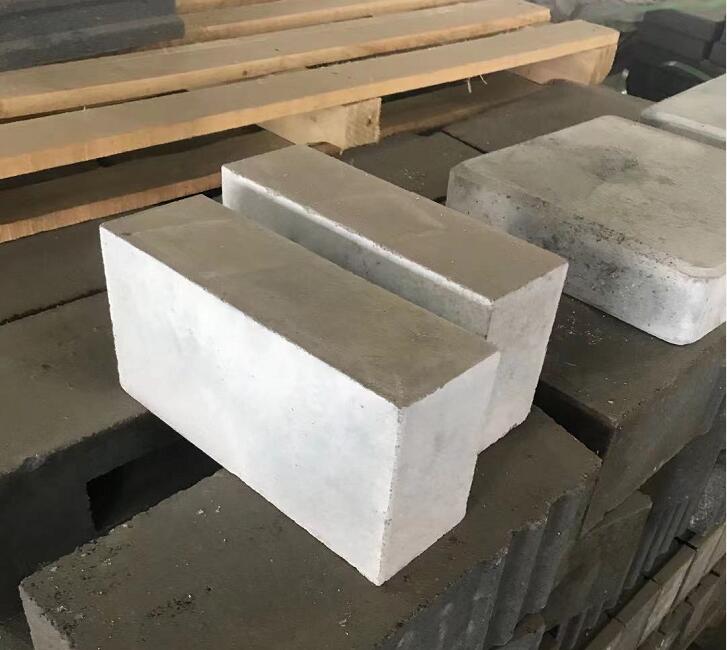

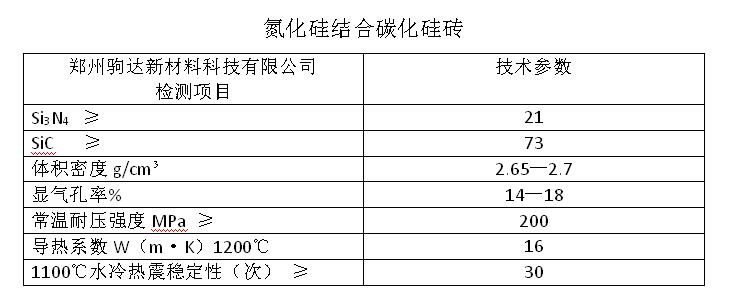

高爐常用的氮化硅結(jié)合碳化硅磚，是由粉狀硅（Si）和SiC混合成型的坯體，在氮化爐中于1300~1350℃的氮?dú)鈿夥障录訜岫频�。Si和N2反應(yīng)生成氮化硅形成極堅(jiān)固的結(jié)合物，將SiC顆粒結(jié)合起來，通過化學(xué)反應(yīng)3Si+2N2→Si3N4達(dá)到燒結(jié)。反應(yīng)生成的Si3N4與SiC顆粒緊密結(jié)合而形成以Si3N4為結(jié)合相的碳化硅制品。氮化硅結(jié)合碳化硅磚在高爐爐身下部使用效果較好，下表是氮化硅結(jié)合碳化硅磚的理化指標(biāo)
碳磚是以碳質(zhì)材料為原料，加入適量結(jié)合劑制成的耐高溫中性耐火材料制品。碳質(zhì)原料包括無煙煤、焦炭和石墨，以瀝青、焦油和蒽油為結(jié)合劑。無煙煤的揮發(fā)分少，結(jié)構(gòu)致密，生產(chǎn)碳磚時(shí)多以它為骨料，加入冶金焦炭，以瀝青做結(jié)合劑。由于碳易氧化，因此無論是原料的煅燒或是制品的焙燒以及制品的使用，均要在還原氣氛中進(jìn)行。
根據(jù)高爐成渣帶（爐腰、爐腹、爐身下部）磚襯的破損機(jī)理和各種材料的性能特點(diǎn)，選用半石墨化的高溫電煅燒無煙煤和碳化硅等主要原料，加入適量的添加劑和結(jié)合劑，高壓成型，高溫?zé)桑?jīng)研磨加工成半石墨化碳—碳化硅磚。它具有優(yōu)良的導(dǎo)熱性、抗堿性、抗氧化性以及抗鐵水滲透性能，其平均氣孔直徑在1μm以下。
