全纖維作為加熱爐的爐襯材料主要有兩個優點，首先是耐火纖維能夠對爐體進行一定程度上的輕量化，其次耐火纖維能夠保障大型加熱爐的爐襯使用。同時耐火纖維在制作以及裝配上也非常的便利和簡易，能夠便于爐身的任意移動，對爐門，臺車以及爐蓋的密封性能都有很大程度上的提升。使用耐火纖維作為爐襯的加熱爐能夠有效地降低運行過程中的能量消耗，同時還能夠保障加熱爐內部的爐溫均勻。

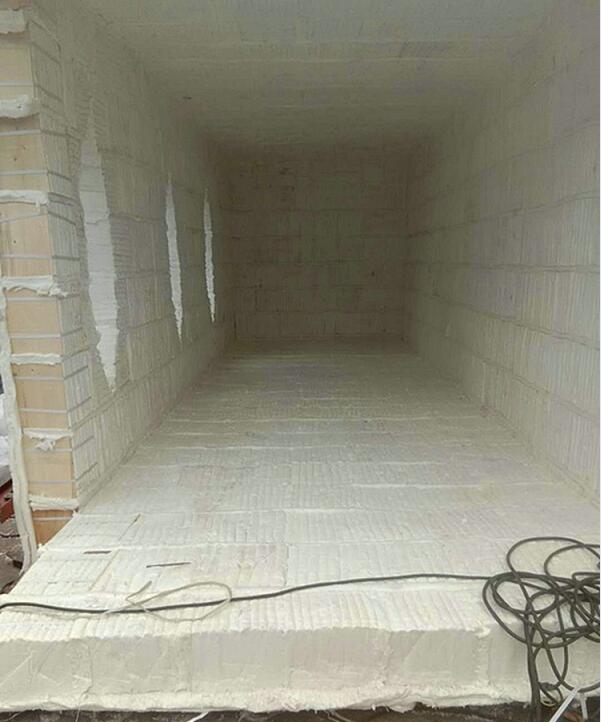

1 加熱爐爐襯結構中全纖維材料爐襯的主要結構
在加熱爐襯板結構中，全纖維的爐襯結構在國內以及國外都較為一致，大致分4 種形式，每一種形式在應用的過程中都會有一定的優點以及缺點，我們在選擇的過程中要針對不同的實際需要來進行選擇，這樣才能夠最大限度地發揮出全纖維爐襯的作用。下面進行詳細的闡述。
1.1 層鋪形式的全纖維爐襯結構
在全纖維爐襯結構中，層鋪形式的爐襯結構主要指的是機械式的固定結構。在爐襯固定的過程中采用錨固件進行固定，通常情況下我們在固定的時候會使用螺栓，轉卡墊圈以及螺母的形式進行爐襯的固定，同時我們還可以使用陶瓷材料的緊固件進行爐襯的固定，例如磁釘和磁帽的組合在爐襯固定的過程中就較為常用，我們在進行爐襯固定的過程中主要就是通過層鋪的形式將全纖維爐襯以及其他相關的絕緣材料，有效地固定在加熱爐的殼體鋼化板上。 層鋪形式的全纖維爐襯結構主要的特點有4個，首先是層鋪形式的爐襯能夠根據每一部分的受熱溫度的不同，適當地選擇爐襯的固定材料；其次是層鋪形式的爐襯在固定應用的過程中具有較小的導熱系數，爐襯會自動蓄熱，這樣也就有效地避免了熱量的流失 ；再次是層鋪形式的爐襯在施工的過程中具有速度較快，施工較為靈活的特點 ；最后是在進行層鋪施工的過程中，必須使用緊固件進行爐襯的固定，由于緊固后的緊固件會在爐內暴露，這樣就要求加熱爐在運行的過程中爐內的溫度不宜過高，避免出現緊固件熔化的情況，影響全纖維爐襯的使用性能。
1.2 疊鋪形式的全纖維爐襯結構
在加熱爐采用疊鋪形式的全纖維爐襯時，主要的結構有3個部分，首先是疊板式的結構，其次是折毯形式的預制塊，最后是疊氈形式的預制塊。在進行施工的過程中主要的固定方式有黏結以及機械固定等方式。我們在進行爐襯施工的過程中可以采用“砌磚”的形式來進行爐襯的疊鋪。疊鋪形式的全纖維爐襯在結構上有 4 個特點，首先是疊鋪形式的爐襯相較于層鋪形式的爐襯更具有耐熱性，爐膛內部的溫度能夠提升 50℃以上 ；其次是疊鋪形式的爐襯在抗風蝕方面相對較好；再次是疊鋪形式的爐襯在固定的過程中不使用緊固件進行固定，能夠有效地降低施工的成本，便于施工成本的控制 ；最后是疊鋪形式的爐襯導熱性較大，因此在選擇這一形式的爐襯過程中，爐體的厚度要至少增加 1/4，保障爐體的溫度不出現過高的問題。
1.3 纖維毯預制形式的全纖維爐襯結構
這種結構的爐襯主要的結構為鋼框架形式，在鋼框架的上部焊接一定厚度的鋼板或者是鋼板網，在焊接的過程中還要進行耐熱緊固件的焊接。焊接結束之后，我們要通過黏結劑的作用，將絕緣性能較好的施工保溫纖維有效地固定在鋼框架上，這樣就能夠根據不同的規格形成不同的爐體墻板。爐體墻板就是我們所說的爐襯。這種結構的爐襯主要的特點有4 個。首先是在設計以及施工的過程中標準化程度較高，互換性較強；其次是在施工的過程中較為便易，能夠有效地提升施工周期；再次是這種結構的爐襯在成本上較為節省，能夠有效地降低生產運行成本；最后是纖維毯預制形式的爐襯在設計以及生產的過程中我們要對其密閉性有很好的控制，因為一旦出現了密封性不達標的問題，就會嚴重地影響爐襯的使用。
1.4 真空成型殼體形式的全纖維爐襯結構
真空成型的爐體，這種結構主要就是利用了真空成型的技術來進行爐襯的制作。在制作的過程中我們會將纖維爐襯做成一個具有五面的空殼，厚度在 15mm 左右。在空殼內部添加一定量的全纖維，然后在殼體外側綁扎保溫棉，通過緊固件進行緊固處理。這種形式的爐襯主要的特點有3個，首先是在砌筑施工的過程中較為便易，同時施工材料的利用率非常高，節省材料 ；其次是對于有特殊要求的爐襯，真空預制形式的爐襯較為符合要求 ；最后真空預制形式的爐襯對于生產制造工藝要求較高，因此在很大程度上提升了生產的成本。
