HF氣又叫氟化氫在常態下是一種無色有刺激性氣味，具有非常強的吸濕性，易溶于水，可與水無限互溶形成氫氟酸，氟化氫的化學反應性很強，能夠與許多化合物發生反應，氟化氫作為溶質是一種弱酸，而氟化氫作為溶劑是一種強酸，熔點-83.37℃，關于HF氣體對高鋁磚及粘土磚的破壞作用，之前做過一些工作，做了SiF4—H2O系統的平衡常數。發現過ALF3在高溫時易被水解為AL2O3與HF的現象，AL2O3在含HF氣流中加熱時，極易變為ALF3。但是，凡此都還不易直接解釋HF對這兩種硅鋁系耐火材料的破壞作用。

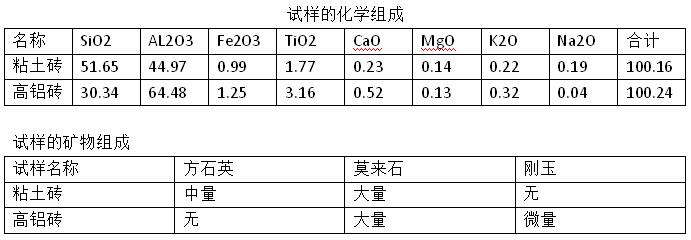

本工作所采用的高鋁磚和粘土磚的試樣，其礦物組成，根據前面所列成分表，主要為莫來石：粘土磚中還有方石英存在，而在高鋁磚中則由微量剛玉晶體。此外，除鐵鈦等尚可能形成少量晶體之外，其余雜質均應與SiO2和AL2O3形成玻璃物質。其玻璃態物質也以含SiO2為主。
因此探討HF對這兩種硅酸鋁耐火材料的侵蝕機理，可以通過考察HF對上述四種組成物質的化學反應來推測。
1：HF與方石英之間的反應HF與方石英之間的反應式如下：
2：HF與莫來石之間的反應在完全干燥的情況下，這一反應應該按下式：
3: HF與剛玉之間的返傭，在完全干燥情況下，應按下式進行：
總的來說根據上述分析可以推斷：當HF與高鋁磚及粘土磚作用時，會生成在上述三個主要反應，至于反應的晶相HF粘土磚的玻璃態物質之間的反應，其生成物主要為SiF4，次反應結果亦應互相呈失重。而莫來石與剛玉的反應侵蝕程度主要是因為生成了ALF3或者是與其雜質生成NaF或KF等。
