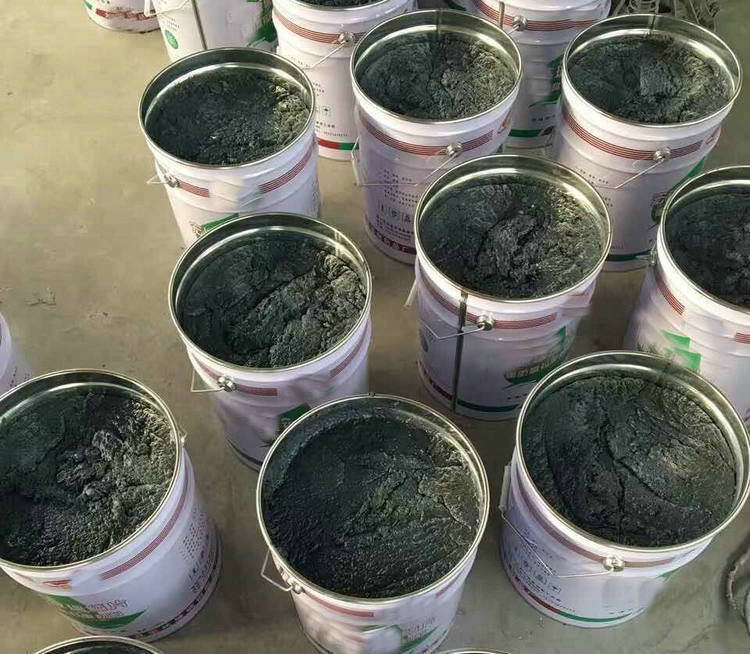

碳化硅膠泥是由碳化硅粉、碳化硅超微粉、白剛玉粉、草酸和高溫液體膠等六種原料配制而成。外觀顏色呈黑灰色，外包裝使用桶裝每桶約50Kg左右，是一種已經(jīng)調(diào)制好的泥膏狀膠泥。現(xiàn)場使用不需要外加任何一種原料，將桶蓋拆開后使用器具小幅度攪拌這樣可以緩解桶內(nèi)膠泥在運(yùn)輸過程中的固態(tài)變化，攪拌后可增加整體的粘結(jié)塑性，攪拌后即可使用。
碳化硅膠泥主要用作砌筑碳化硅磚砌體和接縫及涂層使用。當(dāng)作為砌筑接縫隙材料進(jìn)行各種碳化硅耐火制品的砌筑時(shí)，它可以調(diào)整磚尺寸的誤差和不規(guī)則的外形，以使砌體整齊和負(fù)荷均衡，同時(shí)，性能優(yōu)良的碳化硅膠泥能抵抗外力的破壞和防止氣體、熔融液體的侵入。
作為砌筑用碳化硅膠泥大多具有以下性能 :
(1)具備良好的膠結(jié)性和可塑性 ,以便于施工。
(2) 在施工后和使用時(shí)的各溫度階段有必要的粘結(jié)性，以保證與砌體或底層結(jié)為整體，使之具有抵抗外力和耐氣、渣侵蝕的作用。
(3) 具有熱硬性能，在溫度逐漸升高或高溫環(huán)境下，通過熱應(yīng)力將膠體內(nèi)的氧化物黏連在一起，膠結(jié)強(qiáng)度更優(yōu)越。
碳化硅膠泥具有較高的高溫強(qiáng)度，較小的高溫膨脹，而且有一定的低溫強(qiáng)度，以滿足施工的需要及各窯爐部位的需要。過去使用的一些加水配制的泥漿存在低溫性能較高，高溫性能差，施工性能差的缺陷，影響了砌體的整體強(qiáng)度。為解決這一問題，采用調(diào)節(jié)粉料級配。通過調(diào)整較大粉料、中粉料、細(xì)粉等碳化硅粉狀料比例，并通過多次試驗(yàn)找到了各粉料的最佳加入量以求最好的燒結(jié)性能。為增加碳化硅膠泥的高溫?zé)Y(jié)性能，在粉料中加入325 目超微粉。經(jīng)多次試驗(yàn)，其最佳加入量為粉料量的3 %～5 % ;同時(shí)為抵消膠泥高溫收縮，加入了適量的膨脹劑，加入量為 3 %～5 %。粉料制備以后，須要求碳化硅膠泥在各溫度下，均具有較快的硬化速度和較高的強(qiáng)度，我們采用液態(tài)改性硅溶膠為主要成分的混合液，做泥漿的化學(xué)結(jié)合劑。硅溶膠低溫、中溫性能低于高溫性能。為此，加入一些化學(xué)試劑對其改性，使其低溫性能有了很大提高。經(jīng)數(shù)次試驗(yàn)，當(dāng)混合液的濃度大于1. 18 g/ cm3時(shí)，泥漿性能最好。
使用砌筑說明：
一：砌筑前應(yīng)將所要砌筑的窯爐或設(shè)備內(nèi)部清掃干凈不能有大面積污垢、油漬、銹跡等污染物，將所要砌筑的部位清掃干凈后，準(zhǔn)備砌筑工具瓦刀、泥鏟、木錘、線盒等砌筑工具。
二：碳化硅磚要根據(jù)砌體部位和質(zhì)量要求按外形尺寸挑選磚型。平砌(頂砌或順砌）、側(cè)砌、和豎砌要根據(jù)結(jié)構(gòu)型式而定，保證結(jié)構(gòu)的水平度和垂直度。平砌層應(yīng)按寬度和長度分類，側(cè)砌層應(yīng)按寬度和厚度分類，立砌層應(yīng)按長度和厚度分類，如尺寸不能保證磚縫要求時(shí)應(yīng)進(jìn)行加工。
三：砌筑：①泥漿應(yīng)提前2小時(shí)準(zhǔn)備好。②泥漿預(yù)先只抹在磚塊接觸面上，厚度為2mm。③盡快將已沾漿的磚靠上前面的磚就位，并用木槌或硬橡膠槌打緊。④用線繩確保砌體平直，在鋪砌新的一層之前，所有表面都應(yīng)該按秩序清掃干凈。⑤鋼制錨固件要留有足夠的膨脹間隙。
四：砌體的一切磚縫中，泥漿均應(yīng)飽滿。不得在砌完后的砌體上砍鑿磚。砌磚時(shí)，應(yīng)使用木槌或橡膠槌找正，不應(yīng)使用鐵錘。在泥漿干固后，不得敲打砌體。要立即清除多余部分。
五：砌筑時(shí)的所有磚面與相鄰磚塊之間的接觸面包括背面爐殼都需掛滿膠泥，不允許局部、片面、不均勻的掛膠泥。
六：對耐火砌體的磚縫厚度和泥漿飽滿度，應(yīng)及時(shí)檢查。一般工業(yè)爐及工業(yè)爐的一般部位，泥漿飽滿度不得低于90%。對氣密性有較嚴(yán)格要求以及有熔融金屬或渣侵蝕的工業(yè)爐部位，其磚縫的泥漿飽滿度不應(yīng)低于95%。
七：養(yǎng)護(hù)：砌完后，常溫養(yǎng)護(hù)5~8小時(shí)，不能用水和蒸汽養(yǎng)護(hù)，可用加熱養(yǎng)護(hù)。
注意事項(xiàng)：
一：材料為整體密閉式桶裝，以調(diào)制發(fā)酵好拆開后應(yīng)立即使用，使用過程中嚴(yán)謹(jǐn)加水、或其它液體物料。
二：材料存儲應(yīng)選擇陰涼干燥庫房儲存，不得露天對方，嚴(yán)謹(jǐn)雨淋受潮儲存有效期60天。
三：產(chǎn)品適用：各種工業(yè)窯爐莫來石質(zhì)，剛玉質(zhì)，碳化硅質(zhì)耐火材料的砌筑。使用時(shí)不得與其它屬性材料混用。
