根據廠家圖紙上原來設計的結構和材料，是由硅酸鈣板 100mm厚保溫澆注料60mm，輕質磚115mm，然后碳化硅磚171mm，空氣冷卻部分把保溫澆注料改成空氣冷卻通風的風道，根據這種情況，因為砌筑碳化硅磚不是一個整體，使用時間長了，容易出現局部掉磚，空間鼓包現象，造成內保溫脫落，使外爐墻溫度升高，給公司造成停爐檢修和損失，為此在這次維修時我把維修材料改動一下，減少以上出現的問題，用硅酸鈣板 100mm 厚，保溫澆注料 165mm 厚，剛玉澆注料 171mm厚，用型號 310 耐熱不銹鋼型號為 310 扁鋼焊接錨固件，按照硅酸鈣板的尺寸的間距焊錨固釘，盡量不破壞硅酸鈣板結構，焊接好錨固釘后砌筑硅酸鈣板、保溫澆注料，做好后把耐熱扁鋼的頂端焊接間距 150mm 的網狀鋼筋網，然后支模板再進行澆注剛玉澆注料，在澆注剛玉澆注料時加水溶性防爆纖維，便與烘爐時排出澆注料中水份，在施工空氣冷卻通風道時在保溫澆注料的表面涂刷一層防磨膠， 防止風壓風速過大沖刷風道，使風道保溫澆注受損。這樣施工不會出現局部掉磚和鼓包，達到最佳使用效果。
一：施工的時間安排及施工進度安排

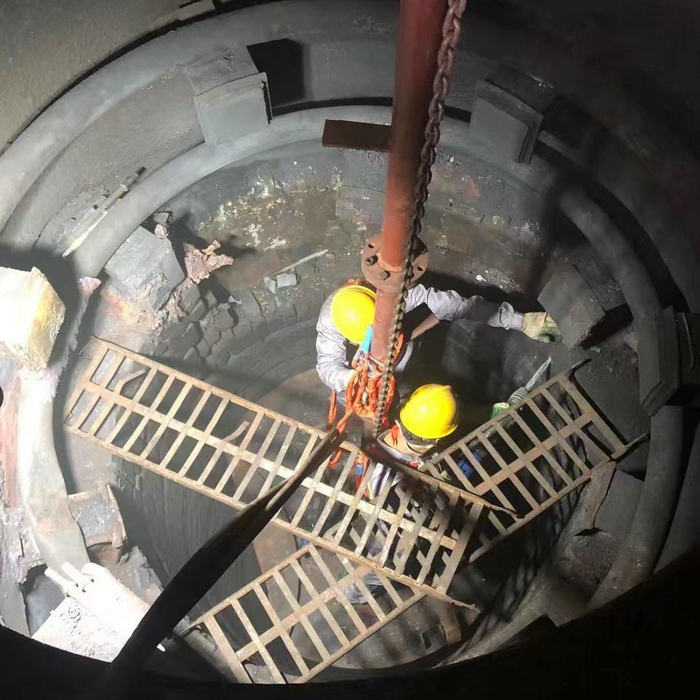

提前通知施工方的停爐時間，事先把材料和工人通知到位做好一切準備施工的工作，在停爐的前一天，開啟引風機達到降溫施工溫度。第二天，先將焚燒爐爐膛內的腳手架搭設完成至能工作的高度，拆除原有的爐墻膨脹節、后拱、水冷壁修復的耐火材料和保溫材料，檢查需要焊接耐熱扁鋼的位置和焊接到位。第三天，開始砌筑硅酸鈣板和保溫澆注料的澆注。第四天，焊接扁鋼外面的直徑 6mm 的鋼筋網，支模板。第五天，進行澆注剛玉料，保溫澆注料。凝結塊進行拆除模板，清理現場。爐墻鼓包和裂縫的原因主要是磚不是整體，錨固筋接筋不夠，錨固磚沒有在外部鋼板焊接生板導致鼓包。第六天，拆除推料器平臺落差墻、進料口溜槽和落渣口錐斗兩側原有的澆筑料，并把耐熱抓釘和鋼筋網焊接到位。第七天，將推料器平臺落差墻、進料口溜槽和落渣口錐斗兩側內保溫層先恢復，然后進行澆注剛玉料，保溫澆注料。凝結塊進行拆除模板，清理現場。第八天，拆除省煤器側墻和人孔門上原有的澆筑料，并焊接抓釘，恢復保溫層，然后將澆注料恢復。
二、 技術措施
1、確定停爐時間后，施工方根據甲方有關技術人員進行技術交流，按照鍋爐廠家設計的技術要求進行恢復。
2、給每個工作人員進行培訓，必須了解有關技術要求。
3、檢修項目處理完畢后，配合甲方進行驗收工作。
三、 安全措施
1、對參加施工的每一位員工必須到 EHS 部進行安全培訓和技術交底，進一步掌握安全生產操作規程，自覺遵守廠紀廠規，強化安全意識，牢固樹立“安全第一， 預防為主”的指導方針。
2、定期召開安全生產會議，對施工中出現的問題存在隱患及時解決并采取安全防范措施，同時進一步深化職工的安全意識。
3、特種作業人員必須由勞動部門發給的特種作業操作許可證。
4、專職安全員等管理人員要不斷巡視施工工地，發現隱患和違章，立即責令整改。
5、每日早上召開一次安全例會，每天召開班前安全會，做好安全總結，預防安全事故的發生。
6、班組長以上的安全管理人員鎂鐵要認真填寫安全施工日記，并且實現不定期檢查。
7、建立施工動火證制度，施工場地未經有關單位批準，不得擅自動火。
8、進入現場施工的職工必須穿戴、使用勞動保護用品。
9、各工種必須嚴格遵守本工種的操作規程嚴禁違章作業。
