一、錨固磚

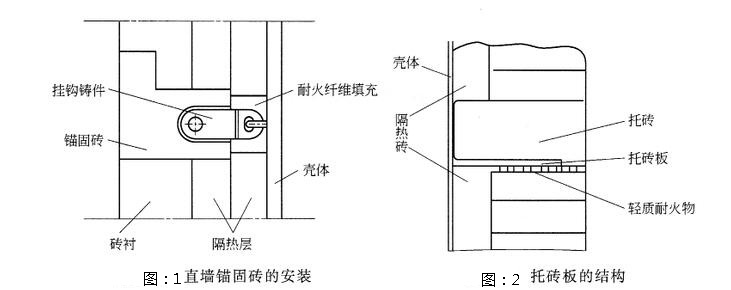

防止預熱器直筒的襯里與殼體脫開，需要在直墻內安裝錨固件。即在殼體上裝錨固釘，錨固釘拴住埋設在墻中的錨固磚，錨固磚拉住了直墻。在直墻上， 描固磚每隔一定間距設置一組，使直墻和殼體牢固地粘接成一體。這就防止了直墻與殼體脫開，避免了發生塌落事故。錨固磚的安裝如圖1所示。
二、托磚板
大型窯不動設備的直徑一般大于5m,高度在IOm以上，其內襯的膨脹量和熱應力都很大。為了減少熱應力和便于檢修，需要將窯襯分成區段，并設置膨脹縫，這就需要設計托磚板。一般情況下，托磚板的間距小于2. 5m;在高溫區小于2m。托磚板的結構如圖2所示。

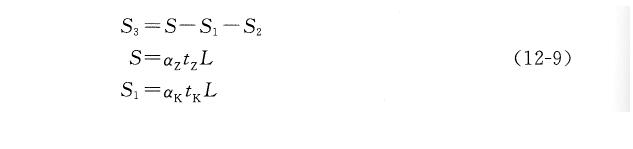

由圖2可知：耐熱鋼托磚板托住托磚，托磚托住耐火磚和隔熱磚，耐火磚和上一塊托磚板之間的縫隙中塞有輕質耐火物。這就吸收了熱膨脹，防止了直墻的損壞。根據式(12-1),可以推算得出膨脹縫的高度S3應滿足下式。
