粘土輕質保溫磚AL2O3含量有多少？是一個不被側重的技術指標，作為輕質保溫磚這方面的耐火材料要體現的性能價值是材料在使用中的導熱系數、耐壓強度和使用溫度這三項指標，能更好的降低熱源外流能有效的起到節能的效果，作為生產輕質保溫磚的我們更多還是會研究怎么去提高輕質保溫磚的耐壓強度和降低導熱系數，但是作為購買該產品的客戶來說會因為采購的習慣經常會問到你的這種輕質保溫磚的AL2O3是多少的問題，對于這方面的資料很少，包括目前現行執行的國標GB/T 3994—2013粘土質隔熱耐火磚中也沒有要求輕質保溫磚的AL2O3含量是多少的指標。我們從生產的原料及最終客戶從我公司取樣在中鋼洛耐院化驗的結果（如需查看化驗單可聯系我公司人員）展開討論。
一：粘土輕質保溫磚的定義
粘土輕質保溫磚是以火力發電廠粉煤灰中的漂珠為主要原料，加入適量的粘結劑和輔助材料，所用的輔助材料主要是陽泉的耐火粘土其細度全部通過100目篩。然后，經混合均勻后，壓制成型，高溫煅燒而成的一種輕質耐火保溫產品。該產品按體積密度分為0.6g/cm³、0.8g/cm³和1.0g/cm³三種規格，0.8和1.0級可用于無侵蝕氣體介質和不接觸熔融物料的各種工業窯爐為內襯或隔熱層，是一種理想的節能材料。
二：粘土輕質保溫磚的生產原料及指標對比

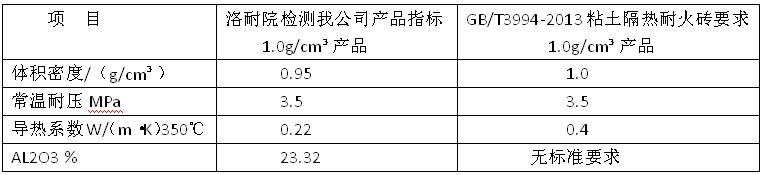

粘土輕質保溫磚生產選用的漂珠主要呈灰白色，在光學顯微鏡下觀察，有的為無色透明體，有的為乳白色半透明及非透明體，多為單個存在，粒徑在0.3~200μm之間，堆積密度為0.48g/cm³。漂珠中含AL2O3含量偏低大概在23%左右而助熔物Fe2O3、CaO、MgO、Na2O、K2O等偏高。經檢驗漂珠的耐火度為1350℃。粘結劑：粘結劑是使漂珠顆粒聚合起來在堿金屬硅酸鹽水溶中，硅酸鈉溶液性能較佳。因此，粘合劑一般采用密度為1.3~1.45g/cm³的硅酸鈉。起泡劑；常見的氣泡劑有松香皂、肥皂、十二烷基苯磺酸鈉。皂類泡沫持久性好，而烷基苯磺酸鈉雖然比較容易氣泡，但穩定性差，為此一般要加入穩泡劑。常見的穩泡劑有：尼鈉樂（即月桂酰。乙醇胺），十二烷基二甲基胺的氧化物等，而后者穩泡劑效果更佳，固化劑：氟硅酸鈉是較好的固化劑，用量在總量的14%~16%。添加4%~10%的氧化鋅，可以改善產品的耐火度和抗水性。按照選用以上材料經過調配攪拌—困料—機制成型——燒結后生產的體密1.0g/cm³粘土輕質保溫磚經送檢中鋼洛耐院檢測化驗的AL2O3含量在23.32 常溫耐壓強度平均在3.5MPa 導熱系數W/（m·K）350℃為 0.22，此項檢測結果與GB/T 3994-2013粘土質質隔熱耐火磚的指標要好很多，特別是在同樣的耐壓強度下導熱系數小了0.18。（對比見下表）
三：總結
輕質保溫磚目前按照材質區為：硅藻土保溫磚、粘土輕質保溫磚、聚輕球輕質保溫磚、莫來石隔熱保溫磚和氧化鋁空心球磚，其中AL2O3含量最高的氧化鋁空心球磚在85以上，莫來石隔熱保溫磚在60左右。根據材質密度不同價格高低都不相同。
