新型工業窯爐不僅要求耐火材料具有優 良的耐火性能 ，而且要求耐火材料具有較低 的體積密度和熱導率 。氧化鋁空心球具有化學性能穩定 、耐火度高、 隔熱保溫 陛能好等優 良的高溫物理化學性能 ，通常用于生產制備氧化鋁空心球磚 ，直接用作高溫熱工設備工作襯高級輕質隔熱材料。但氧化鋁空心球磚的抗熱沖擊性能極差 ，特別是用作間歇式高溫窯爐工作襯時，很容易發生因溫度波動而導致的開裂破壞：此外，氧化鋁空心球磚的生產需要高溫燒成 ，也要消耗一定能量。莫來石具有耐火度高 、線膨脹系數小、良好的抗蠕變 、抗熱震 、抗侵蝕等優異的高溫物理化學性能 ，通常用于生產高品質的定形耐火制 品和耐火澆注料，在高溫工業有著廣泛的應用。
在本工作中，擬利用氧化鋁空心球體積密度小、隔熱性能好的特點，降低莫來石澆注料的體積密度，提高其保溫性能：同時也利用莫來 石耐火度高，抗熱震性好的特點來彌補氧化鋁空心球抗熱震性差的不足，以研究開發具有優 良耐高溫性能和隔熱保溫效果的工業爐工作襯用輕質澆注料。
1 試驗

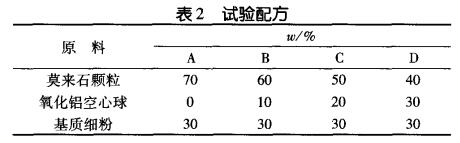

試驗中所用主要原料為粒度分別為 5～3、3～1、≤1和 ≤0．074mm的莫來石及粒度 ≤1mm的氧化鋁空心球 ，以 Secar71純鋁酸鈣水泥為結合劑。表 1給出 了試驗用原料的化學組成 ，表 2給出了各原料配比。
按照表 2的配 比稱取相應原料 ，置于攪拌鍋內加入適量水在水泥膠砂攪拌機上攪拌均勻 ，于振動臺上振動成 型為 40mm x40mm×160mm、 50mm x 50mm和 ~b180nlm×20mm的試樣，室溫下養護24h 后脫模 ，在干燥箱內于110oC保溫24h后，將尺寸40mmx40mm×160mm的試樣分別經1100和1400℃保溫 3h熱處理后總結結論在莫來石澆注料中引入氧化鋁空心球可明顯改善澆注料的保溫性能，氧化鋁空心球的加入對澆注料的高溫力學性能整體影響不大，氧化鋁空心球-莫來石質澆注料具有穩定的高溫物理化學性能，也有效克服了氧化鋁空心球抗熱震性差的不足。
