鋯英石質耐火材料是以天然鋯英石砂（ZrSiO4）為原料制得的耐火材料。它屬于酸性耐火材料，其抗渣性強，熱膨脹率較小，導熱率隨溫度升高而降低，荷重軟化點高，耐磨強度大，熱震穩定性好，已成為各種工業領域中的重要材料。近年來，隨著冶金工業中連鑄和真空脫氣技術的發展，此種耐火制品應用愈來愈廣泛。

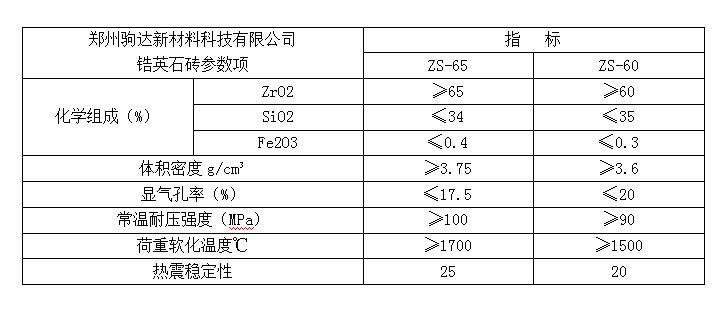

鋯英石質耐火材料有以單一鋯英石燒結制成的鋯英石磚，還有以鋯英石為主要原料加入適當的燒結劑（最常見的是耐火粘土）制成的鋯質磚。為了改善鋯英石磚的性能，還有加入其它成分（如高鋁礬土、電熔剛玉或氧化鉻等）的特殊鋯英石磚。
鋯英石的理論組成為ZrO2 67.2%，SiO2 32.8%。經常含有0.5~3.0%HfO、0~2%TiO2和微量稀上氧化物，因而帶有微量的放射性。它主要是由酸性火成巖風化后，其母巖中的鋯英石隨著獨居石、鈦鐵石、金紅石及石榴石等沖積至河床或海岸形成的沉積礦床。鋯英石的導熱率較低，在100℃時為0.016,400℃時為0.12,1000℃時為0.01卡/秒厘米℃，熱膨脹系數與其街景相比（莫來石5.4X10-6 Cr2O3 12X10-6）較低，在1100℃時為4.6X10-6 。
鋯英石是化學惰性的，難于酸發生作用，一些熔融金屬也不與其發生作用，而玻璃和爐渣在較小程度上與之發生反應，熔融的堿的氟化物，氫氧化物、碳酸鹽和亞硫酸鹽能將鋯英石分解。除HF外，堿和酸的溶液在加熱時不與鋯英石作用。
鋯英石是ZrO2—SiO2二元系中唯一的化合物。它在1687℃異成分熔化，純ZrSiO4耐火度在2000℃以上，隨雜質含量增加，耐火度亦相應降低。鋯英石在高溫下加熱發生分解。由于鋯英石的純度、研究方法和實驗條件的不同，許多研究所得到的的分解溫度既不相同，其范圍為1540~2000℃，高純度鋯英石約自1540℃開始緩慢分解，1700℃開始迅速分解，并隨溫度升高分解量增大，于1870℃分解達95%，分解產物是單斜型ZrO2和非晶質SiO2。
