渣溝是高溫爐渣及時排放的通道，它是高爐生產工序中的一個極為重要的部分，必不可少，渣溝設計為兩個出鐵口共用一條公共渣溝，渣溝襯均采用Al2O3-SiC-C耐火澆注料，一次澆筑成型。渣溝襯耐火澆注料的使用環境惡劣，尤其是渣溝交匯處是熔渣的回旋區域，損毀更快；另外，出鐵間歇，渣溝因溫度驟降而發生收縮炸裂現象，需頻繁進行修補才能維持生產，給生產帶來極大影響，針對上述情況，對渣溝進行局部改造采取分段使用耐火預制塊。

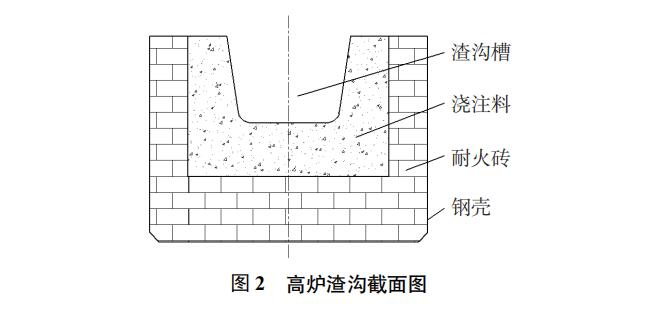

渣溝設計為長方體箱體結構，箱體外殼鋼板厚度為30mm，箱體內鑲嵌耐火磚，最外層渣溝襯采用Al2O3-SiC-C耐火澆注料一次澆筑成型每條主渣溝長度為36m、公共渣溝長度為24m、小沖渣溝長度為18m，渣溝總長度為228m。渣溝澆筑后寬度為700mm、深度為 420mm、坡度為6°。
一：渣溝的破壞原因
1.1工人澆注施工不得當
由于澆注料原材料不均勻，水灰比不穩定及澆筑過程中的離析現象，在同一條渣溝澆注料中存在著許多抗拉能力很低，易于出現裂縫的薄弱部位，渣溝在澆筑后硬化期間。內部濕度變化很小或變化較慢，但表面濕度變化較大或發生劇烈變化，再加上急于烘烤，表面干縮形變受到內部澆注料的約束，導致了炸裂。
1.2機械侵蝕
渣溝具有一定的坡度，因高爐內具有一定的壓力，因此當高溫熔渣進入渣溝時具有一定的動能，直接沖刷高爐渣溝周圍部位耐火材料，為了滿足高產的要求，常常兩個出鐵口同時出鐵，爐渣量增加，爐渣溫度提高，渣溝澆注料的使用環境日益惡劣，尤其是高溫熔渣在主渣溝、公共渣溝、小沖渣溝交匯處形成渦流，該位置由于受高溫熔渣的長時間、不間斷沖刷，損毀更快，需及時采用渣溝澆注料對此處進行重新澆筑，機械侵蝕是高爐渣溝損壞的次要原因，危害較大。
1.3化學侵蝕
因渣溝澆注料中含有 Al2O3、SiC、C，而在煉鐵過程中造堿性爐渣，堿性爐渣與渣溝澆注料中酸性氧化物反應生成低熔點化合物，在高溫作用下形成熔融狀態被沖刷掉或變為液態，進入爐渣中，使渣溝澆注料失去結構強度，形成化學侵蝕。化學侵蝕不可避免，但是侵蝕速度極小，危害不大。
二：改造制作U型預制塊
為了避免渣溝重復修補和澆筑，制作一種高爐渣溝 U 型預制塊，由Al2O3-SiC-C澆注料為原料，利用模具振動澆筑成型，預制塊本體為長方體形狀，等腰梯形凹槽縱向貫通預制塊本體，等腰梯形凹槽為熔渣通道。需要更換渣溝預制塊時，首先把舊渣溝預制塊從渣溝槽依次吊出，清理渣溝槽殘渣，然后，把新的渣溝鋼筋預制塊依次吊入渣溝槽內，首尾相連，各個渣溝預制塊銜接處拍上石英砂，即可使用。
改造后的渣溝預制塊，由于有足夠的時間自然養護，預制塊致密度較高，透氣性好，使用過程中不易發生炸裂。制作方便，勞動強度低；高溫強度大，耐沖刷，抗侵蝕，抗氧化；抗熱震性好，不剝落和開裂。更換時節省澆筑、養護、烘烤時間，方便質量控制，節能環保，可延長高爐渣溝整體使用壽命，
