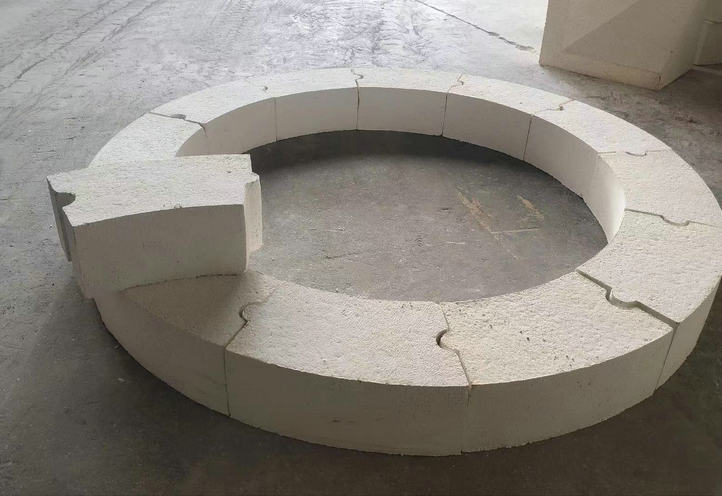

莫來石輕質保溫磚主要作用是作為窯爐隔熱保溫，其密度越小，導熱系數也就越低，隔熱保溫效果也就越好；并且密度越小，制造所需礦物原料也就越少，也就更好節約了耐火礦物資源。莫來石輕質保溫磚的密度，主要是由添加高溫燒失填充料的多少決定的，成型時高溫燒失填充料多，燒結后密度就小。
然而輕質低密度和強度又是一對矛盾體，高溫燒失填充料加入越多，雖然所得耐火制品越低，但不僅成型結合也越難，而且難以得到滿足使用要求的強度，所以實際密度很難做得很低。客觀上降低密度會導致其他性能的降低，例如強度的降低，以及接觸明火溫度下降，使用壽命低，不能滿足使用要求，而無商業價值。
目前的莫來石磚的制作方法通常為濕法制作，主要原料為高嶺土、聚苯類塑料顆粒(如泡沫聚苯乙烯粒)、莫來石熟料、鋸木屑等，工藝流程為將原料加水進行攪拌，然后用擠泥機擠制出含水量在36％左右的磚坯，然后將磚坯陰干5-6天至含水量17％左右，再進行烘干至含水量3％左右，最后進行燒制。
該方法在燒制后整體體積會有6％的不規則收縮，因此，還需要對磚體的6個面進行切割后達到預設的尺寸。這種制作方法存在的缺點如下：第一，加水量大，生產周期長，且陰干時受天氣情況影響較大，效率較低；第二，聚苯類塑料顆粒在燒制過程中，產生有害的揮發分(類似燃燒塑料)；第三，生產成本較高，為了得到合適尺寸的磚，需要對燒制后的粗磚坯進行切割，大約1 .6噸料往往只能出1噸左右的成品，造成了一定程度的浪費。
莫來石磚的制作過程中，膨脹珍珠巖所起到的作用主要為三點：第一、由于膨脹珍珠巖在燒制時會熔化，從而使莫來石磚燒制時成孔。替代了傳統的聚苯類塑料顆粒造孔，燒制時無有害氣體排出，達到環保要求。第二、膨脹珍珠巖密度較小，適當的調整膨脹珍珠巖的比例，可以起到調節整體密度的作用。第三、根據膨脹珍珠巖加入的比例不同而使得整體燒制溫度有所不同，從而起到調節燒制溫度的作用。藍晶石在燒制后則會轉變為莫來石，且在燒制前后的兩個狀態的體積相比，會有15％左右的體積膨脹，從而抵消莫來石熟料在燒結時的體積收縮，從而使本方案生產的產品在燒制前后體積變化量在要求范圍之內，通常只有0 .5％左右的變化。因此，在生產輕質的莫來石磚時，相比較傳統方法具有優勢如下：第一，燒制時無有害氣體排出，符合環保要求；第二、無需傳統的陰干和烘干工序，大大的縮短了生產周期；第三、燒制完成后，成品尺寸穩定，無需對燒制后的磚坯進行切割加工，節約了生產成本；第四、由于無需傳統的陰干和烘干工序，使得生產所需的占地面積減小，根據測算，在相同的生產面積內可以提高一定量的莫來石磚生產產能。
