鋯質搗打料是一種可塑性低的不定形耐火材料，主要由鋯質骨料、粉料、結合劑、添加劑組成，按照一定配比拌勻后搗打成型，廣泛應用于玻璃窯爐池底密封、保溫。雖然搗打料的用量占玻璃窯爐耐火材料總用量的比例不大，但是它所處的部位是非常重要和特殊的池底。一方面，它所在的環境復雜苛刻溫度高，被玻璃液侵蝕并承受玻璃液長期的靜壓滲透；另一方面，在窯爐運行周期內難以熱修或無法熱修，一旦造成玻璃液滲漏，其危險性和損失都是巨大的。

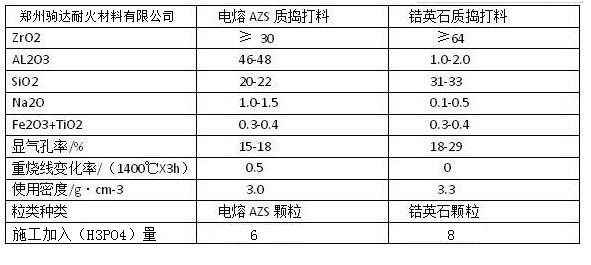

目前，國內使用的玻璃窯爐池底鋯質搗打料主要有2種：一種是電熔 AZS質搗打料，一種是鋯英石質搗打料。其理化性能如表l所示。
電熔AZS質搗打料是將電熔鋯剛玉磚破碎成5 mm左右的顆粒作為骨料，再配以其它輔料混合而成。其保留了電熔鋯剛玉磚的優點，抗玻璃液侵蝕能力強，氣孔率小，性能極為穩定，能很好地抑制玻璃液和金屬的侵入。鋯英石質搗打料是在鋯質泥粉中加入一定比例經過粉碎的燒結鋯英石磚碎塊作為骨料，再加入其它輔料配制而成，耐火度高，抗玻璃液侵蝕性好。兩種鋯質搗打料在施工時，只需要按比例加入適量的水進行混合，混合均勻后使搗打料呈潮濕松散狀態，然后搗打，經過高溫燒結成為一個堅固的整體，施工擯棄了此前用磷酸作為結合劑，更加安全、方便。
兩種鋯質搗打料的應用選擇，雖然兩種鋯質搗打料均具有良好的抗玻璃液侵蝕性能、對玻璃液只有極低的污染，但使用時仍需要根據所生產玻璃的性質進行合理選擇。 電熔AZS質搗打料和鋯英石質搗打料的主要區別在于AL2O3的含量和氣孔率。由于位于鋯質搗打料上層的鋪面磚存在砌筑縫隙，玻璃液會通過磚縫滲透進入搗打層，搗打料的抗侵蝕性能會因玻璃液的化學組成、運動速度和溫度高低而有所不同。鈉鈣硅玻璃熔體的侵蝕性大，這是由于熔體中含離子化的堿，當它們與搗打料接觸時，離子化的堿是腐蝕機理的動力。熔體的黏度同樣對侵蝕速率影響很大，不論在哪個玻璃系統范圍內均是如此，侵蝕作用隨黏度下降而急劇增加。下面從鋯英石質搗打料和電熔AZS質搗打料在與堿性玻璃液接觸時所發生的作用情況做進一步說明。
(1)電熔AZS質搗打料與堿性玻璃液接觸，接觸界面形成含鋁AL2O3層，搗打料中的ZrO，熔解于玻璃液中的程度很低，黏度增加，界面層具有鈍化特性，搗打料抗機械磨損、抗化學侵蝕性能增強。
(2)鋯英石質搗打料與堿性玻璃液接觸，由于鋯英石質搗打料中無鋁，鋯英石很容易被分解，分解后的SiO會降低黏度，從而加速侵蝕，導致搗打層損壞。
